VGA矩阵切换器

VGA高清模拟信号矩阵切换系统

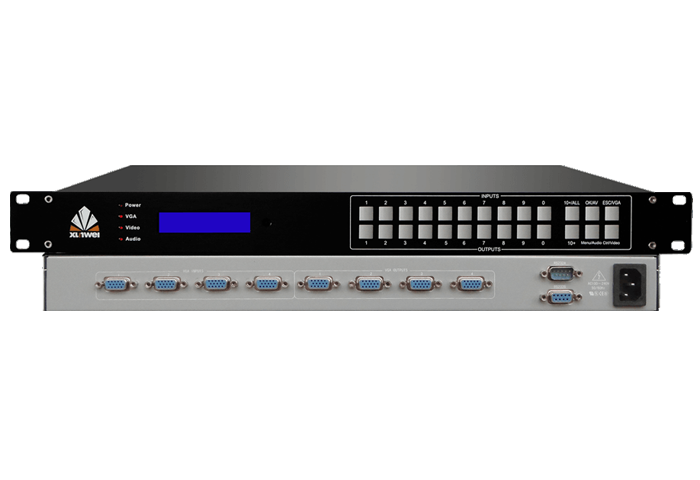

4路VGA矩阵切换器

产品简介

XUNWEI™ VGA矩阵切换器是讯维研发生产的多通道输入输出VGA信号高清矩阵产品,可连接多个不同的VGA信号及立体声输入源, 多不同的VGA接收显示设备及音频输出。VGA系列矩阵切换器采用性能极高的专业矩阵处理芯片,输出更加稳定,图像清晰无重影。信号频宽达600MHz,带有断电现场保护,LCD液晶显示,内嵌智能控制及管理软件,提供RS232通讯接口,可以与PC,遥控系统或各种远端控制设备配合使用。讯维VGA矩阵提供联网接口,可以让多台矩阵串联使用,以扩充多路端口。广泛应用于广播电视工程,多媒体会议厅,大屏幕显示工程,电视教学,指挥控制中心等场合。

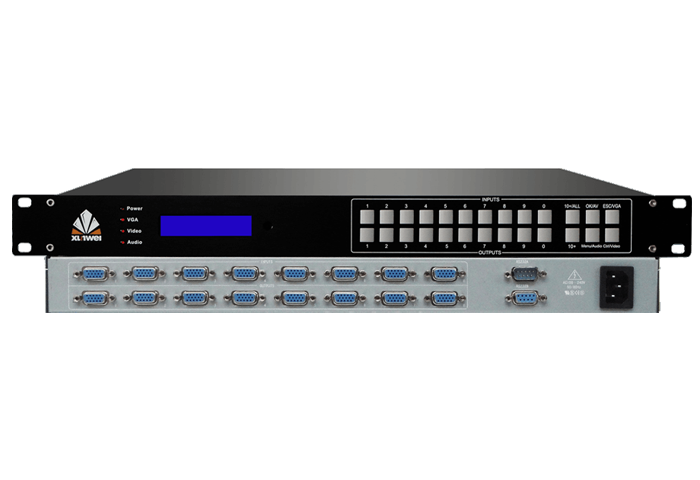

8路VGA矩阵切换器

产品特性



●1080P分辨率:采用超强图像处理芯片,轻松实现1080P(1920*1080)高清分辨率。
●预案管理:提供最多32个用户自定义的输出通道配置方案,在客户端可以轻松管理预案的调用与管理。
●模块化设计:采用模块化设计,即机箱加板卡,可根据现场需求自由扩展。(部分型号)
●控制灵活:支持RS32(软件)、面板、遥控、网络(选配)等多种控制方式。
●自动轮巡:可设置轮巡通道、时间、间隔,可轻松实现信号自动切换。

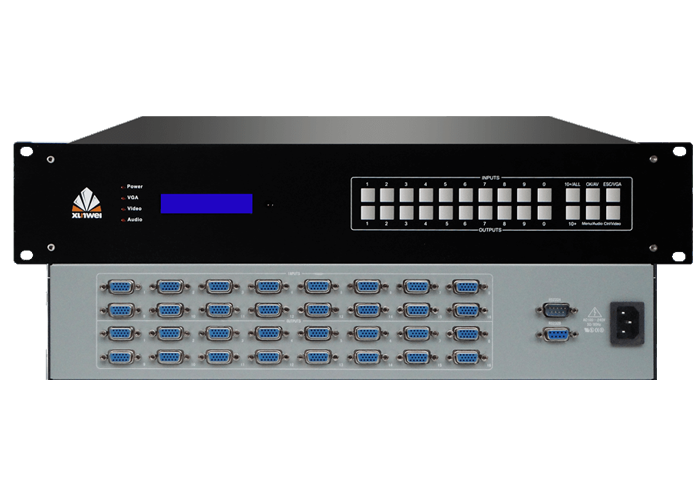

16路VGA矩阵切换器

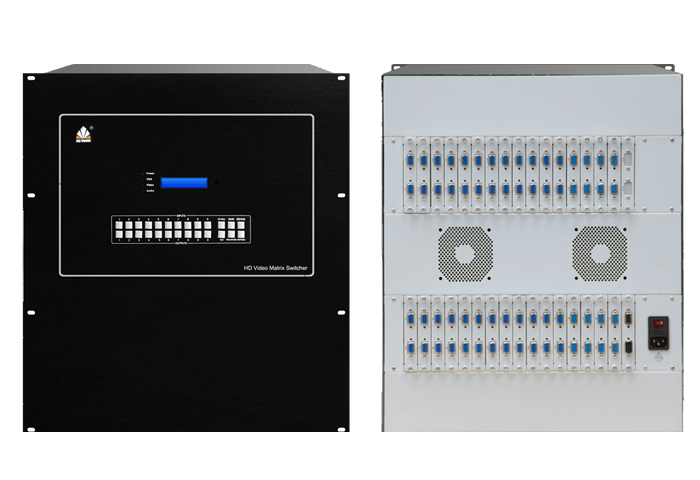

32路VGA矩阵切换器
VGA矩阵切换器系列
  • 信号输入
    4路
  • 信号输出
    4路
  • 带宽(速率)
    600MHz
  • 微分相位
    0.05o(RL=150Ω)
  • 微分增益
    0.05%(RL=150Ω)
  • 最大传播延时
    5ns(±1)
  • 切换速度
    ≤180ns
  • 输出分辨率
    1080P/60Hz(1920*1080)
  • 信号类型
    VGA模拟信号
  • 接口
    VGA(DB15)
  • 最小电平
    0.5Vp-p
  • 最大电平
    1.0Vp-p
  • 阻抗
    75Ω
  • 回波损耗
    -30db@5MHz
  • 控制方式
    面板、遥控、软件、网络
  • 控制接口
    RS-232(DB9)
  • 电 源
    100VAC~240VAC,50/60Hz
  • 存储环境温度
    -20°C ~ +60°C
  • 工作温度
    0℃-50℃
  • 相对环境湿度
    5%~75%
  • 产品尺寸
    1U
  • 信号输入
    8路
  • 信号输出
    8路
  • 带宽(速率)
    600MHz
  • 微分相位
    0.05o(RL=150Ω)
  • 微分增益
    0.05%(RL=150Ω)
  • 最大传播延时
    5ns(±1)
  • 切换速度
    ≤180ns
  • 输出分辨率
    1080P/60Hz(1920*1080)
  • 信号类型
    VGA模拟信号
  • 接口
    VGA(DB15)
  • 最小电平
    0.5Vp-p
  • 最大电平
    1.0Vp-p
  • 阻抗
    75Ω
  • 回波损耗
    -30db@5MHz
  • 控制方式
    面板、遥控、软件、网络
  • 控制接口
    RS-232(DB9)
  • 电 源
    100VAC~240VAC,50/60Hz
  • 存储环境温度
    -20°C ~ +60°C
  • 工作温度
    0℃-50℃
  • 相对环境湿度
    5%~75%
  • 产品尺寸
    1U
  • 信号输入
    16路
  • 信号输出
    16路
  • 带宽(速率)
    600MHz
  • 微分相位
    0.05o(RL=150Ω)
  • 微分增益
    0.05%(RL=150Ω)
  • 最大传播延时
    5ns(±1)
  • 切换速度
    ≤180ns
  • 输出分辨率
    1080P/60Hz(1920*1080)
  • 信号类型
    VGA模拟信号
  • 接口
    VGA(DB15)
  • 最小电平
    0.5Vp-p
  • 最大电平
    1.0Vp-p
  • 阻抗
    75Ω
  • 回波损耗
    -30db@5MHz
  • 控制方式
    面板、遥控、软件、网络
  • 控制接口
    RS-232(DB9)
  • 电 源
    100VAC~240VAC,50/60Hz
  • 存储环境温度
    -20°C ~ +60°C
  • 工作温度
    0℃-50℃
  • 相对环境湿度
    5%~75%
  • 产品尺寸
    2U
  • 信号输入
    32路
  • 信号输出
    32路
  • 带宽(速率)
    600MHz
  • 微分相位
    0.05o(RL=150Ω)
  • 微分增益
    0.05%(RL=150Ω)
  • 最大传播延时
    5ns(±1)
  • 切换速度
    ≤180ns
  • 输出分辨率
    1080P/60Hz(1920*1080)
  • 信号类型
    VGA模拟信号
  • 接口
    VGA(DB15)
  • 最小电平
    0.5Vp-p
  • 最大电平
    1.0Vp-p
  • 阻抗
    75Ω
  • 回波损耗
    -30db@5MHz
  • 控制方式
    面板、遥控、软件、网络
  • 控制接口
    RS-232(DB9)
  • 电 源
    100VAC~240VAC,50/60Hz
  • 存储环境温度
    -20°C ~ +60°C
  • 工作温度
    0℃-50℃
  • 相对环境湿度
    5%~75%
  • 产品尺寸
    12U
